Drehverbindung aus Aluminium
mit Rollen, hochbelastbar
Typ LVG
5% Rabatt
auf Ihre erste Online-Bestellung!
Franke Drehverbindungen LVG eignen sich für höchste Tragzahlen und überzeugen durch eine exzellente Laufruhe und Steifigkeit.
Beschreibung

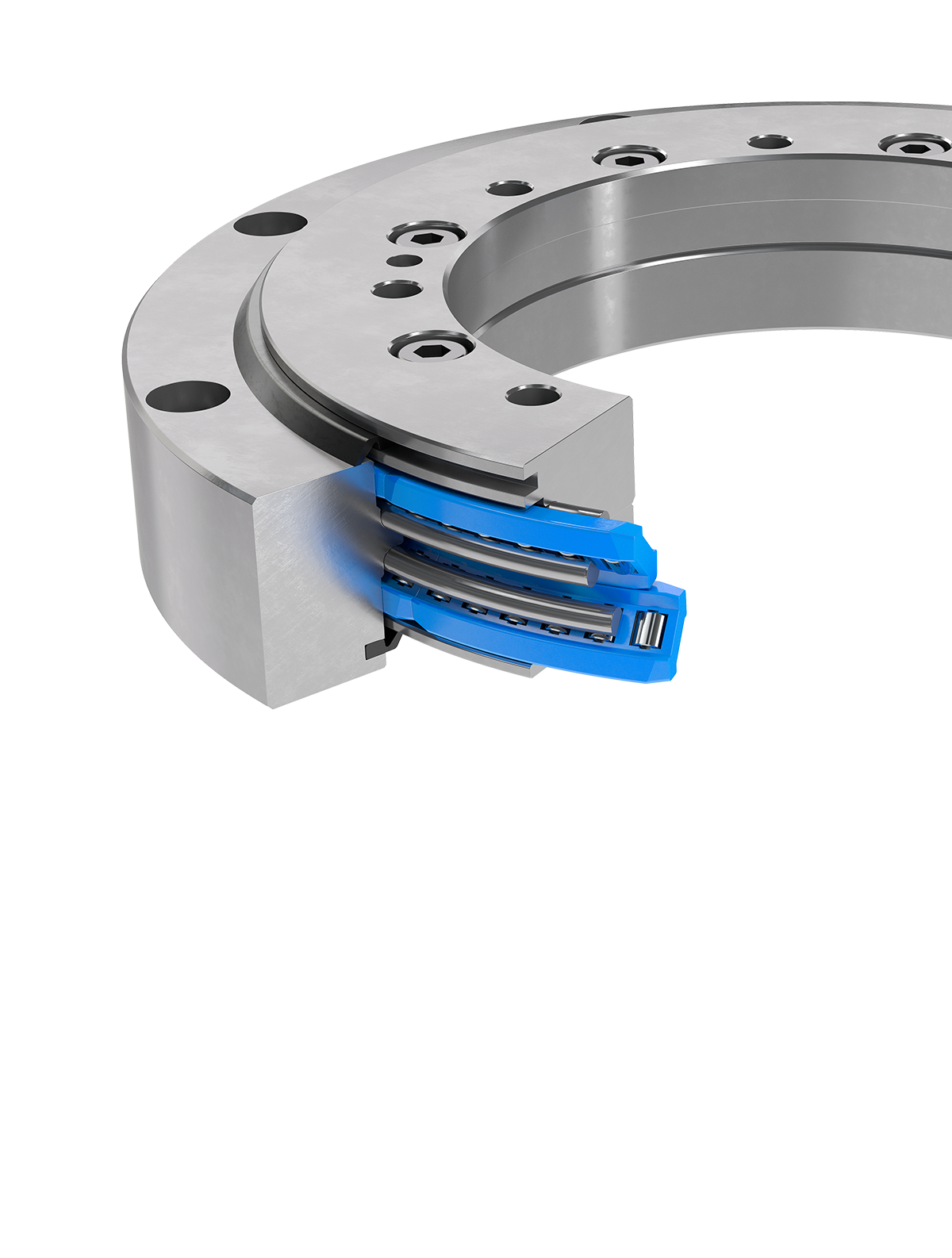

Franke Drehverbindungen vom Typ LVG sind als zweireihige Schrägrollenlager aufgebaute Drehverbindungen aus Aluminium mit integrierten Lagerelementen. Drehverbindungen LVG eignen sich für höchste Tragzahlen. Sie überzeugen durch eine hohe Steifigkeit, geringen Drehwiderstand und geringes Gewicht. Ausgelegt als Rollenlager nehmen Belastungen aus allen Richtungen auf und sind unempfindlich gegen Stöße und Vibrationen. Franke LVG sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt. Durch die Verwendung von Aluminium sind Franke LVG 60% leichter als vergleichbare Stahllager.
Eigenschaften - Bewertung
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Technische Daten
Werkstoff
Innen-/Außenring: Aluminium, eloxiert
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR
Einsatztemperatur
–20 °C bis +80 °C, kurzfristig bis +100 °C
Umfangsgeschwindigkeit
Max. 4 m/s
Schmierstoff
Isoflex Topas NCA52
Nachschmierung
Über Schmiernippel nach DIN 3405
Technische Informationen
Datentabellen
Daten vergleichen und Lastfälle berechnen
| LVG Tabelle Teil 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Abmessungen mm |
Befestigung je Ring | ||||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | T2g | Dah8 | DiH8 | TkA | TkI | ||||
| LVG-200 | 200 | 15 | 9 | 47 | 40 | M 8 | 9 | 35 | 15 | 262 | 140 | 243 | 159 | 8x | |
| LVG-300 | 300 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 375 | 223 | 350 | 248 | 10x | |
| LVG-400 | 400 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 475 | 323 | 450 | 348 | 14x | |
| LVG Tabelle Teil 2 | MeinFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Tragzahlen kN |
Stat. M. N |
Gewicht kg |
CAD-Download Lastfall berechnen |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVG-200 | 200 | 309 | 124 | 39 | 36 | 12.400 | 4,1 |
Jetzt anmelden, um Zugang |
| LVG-300 | 300 | 617 | 247 | 78 | 72 | 37.050 | 9,3 | |
| LVG-400 | 400 | 827 | 331 | 90 | 83 | 66.200 | 12,4 | |
| Lagerdurchmesser KK∅ |
| Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Technische Zeichnung |
| Diagramme |
| Datenblatt (PDF) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
