Drehverbindungen aus Stahl
Typ LVA
5% Rabatt
auf Ihre erste Online-Bestellung!
Franke Drehverbindungen des Typs LVA bieten eine gute Belastbarkeit und Leichtgängigkeit – zu einem attraktiven Preis.
Beschreibung
Franke Drehverbindungen vom Typ LVA sind einbaufertige Drehverbindungen mit Gehäuseringen aus Stahl und integrierten Lagerelementen. Franke LVA eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten und sind kurzfristig, zum Teil sogar ab Lager lieferbar. Ausgelegt als 4-Punkt-Lager nehmen sie gleich hohe Belastungen aus allen Richtungen auf und sind unempfindlich gegenüber Stößen und Vibrationen. LVA Drehverbindungen sind beidseitig abgedichtet und spielfrei mit Vorspannung eingestellt.
Eigenschaften - Bewertung
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Technische Daten
Werkstoff
Innen-/Außenring: C45N
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR
Einsatztemperatur
–20 °C bis +80 °C, kurzfristig bis +100 °C
Umfangsgeschwindigkeit
Max. 5 m/s, ohne Dichtung max. 10 m/s
Schmierstoff
Shell Gadus S3 V220 C2
Nachschmierung
Über Schmiernippel nach DIN 3405
Technische Informationen
Datentabellen
Daten vergleichen und Lastfälle berechnen
| LVA Tabelle Teil 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Abmessungen mm |
Befestigung je Ring | ||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | Da | Di | TkA | TkI | |||
| LVA-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 6x |
| LVA-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 6x |
| LVA-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 8x |
| LVA-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 10x |
| LVA-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 12x |
| LVA-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 14x |
| LVA-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 14x |
| LVA-0450 | 450 | 18 | 11,0 | 44+/-0,5 | 37 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 14x |
| LVA-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 14x |
| LVA-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 16x |
| LVA-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 22x |
| LVA-0800 | 800 | 20 | 14,0 | 53+/-0,6 | 45 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 24x |
| LVA-0900 | 900 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 24x |
| LVA-1000 | 1000 | 20 | 14,0 | 53+/-0,7 | 45 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 26x |
| LVA-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 30x |
| LVA-1400 | 1400 | 26 | 18,0 | 60+/-0,6 | 52 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 36x |
| LVA-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 42x |
| LVA-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 46x |
| LVA Tabelle Teil 2 | MeinFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Tragzahlen kN |
Stat. M. kNm |
Gewicht kg |
CAD-Download Lastfall berechnen |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVA-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 3,0 |
Jetzt anmelden, um Zugang |
| LVA-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 4,6 | |
| LVA-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 6,1 | |
| LVA-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 7,6 | |
| LVA-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 12,8 | |
| LVA-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 15,0 | |
| LVA-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 23,7 | |
| LVA-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 26,7 | |
| LVA-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 39,1 | |
| LVA-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 46,9 | |
| LVA-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 66,5 | |
| LVA-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 76,0 | |
| LVA-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 85,6 | |
| LVA-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 95,0 | |
| LVA-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 114,8 | |
| LVA-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 169,0 | |
| LVA-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 399,0 | |
| LVA-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 449,0 | |
| Lagerdurchmesser KK∅ |
| Befestigung je Ring Stat. Tragzahl C0 ax. Stat. Tragzahl C0 rad. Dyn. Tragzahl C ax. Dyn. Tragzahl C rad. Stat. Moment C0m Gewicht Verfügbar |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

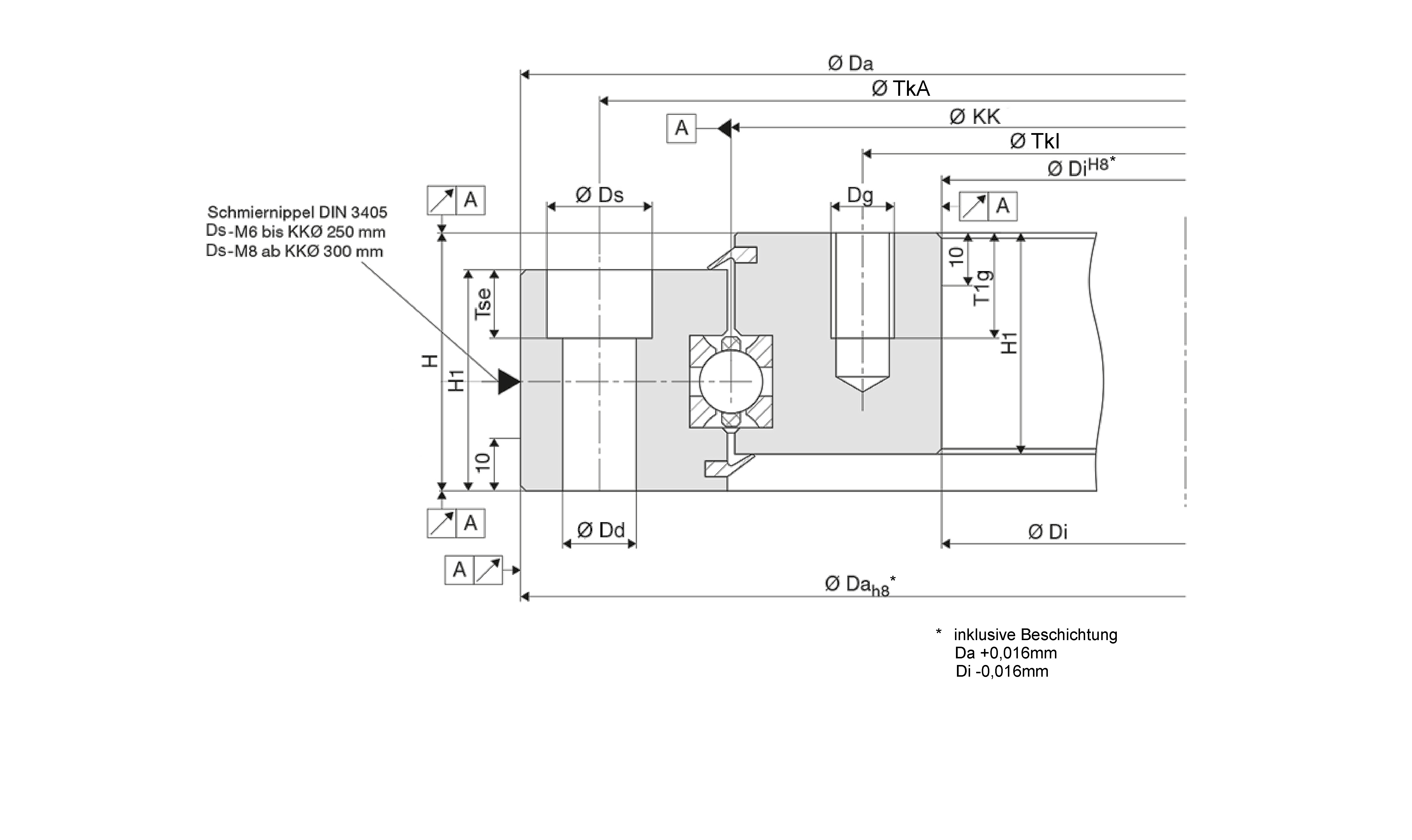

| Technische Zeichnung |
| Diagramme |
| Datenblatt (PDF) |
