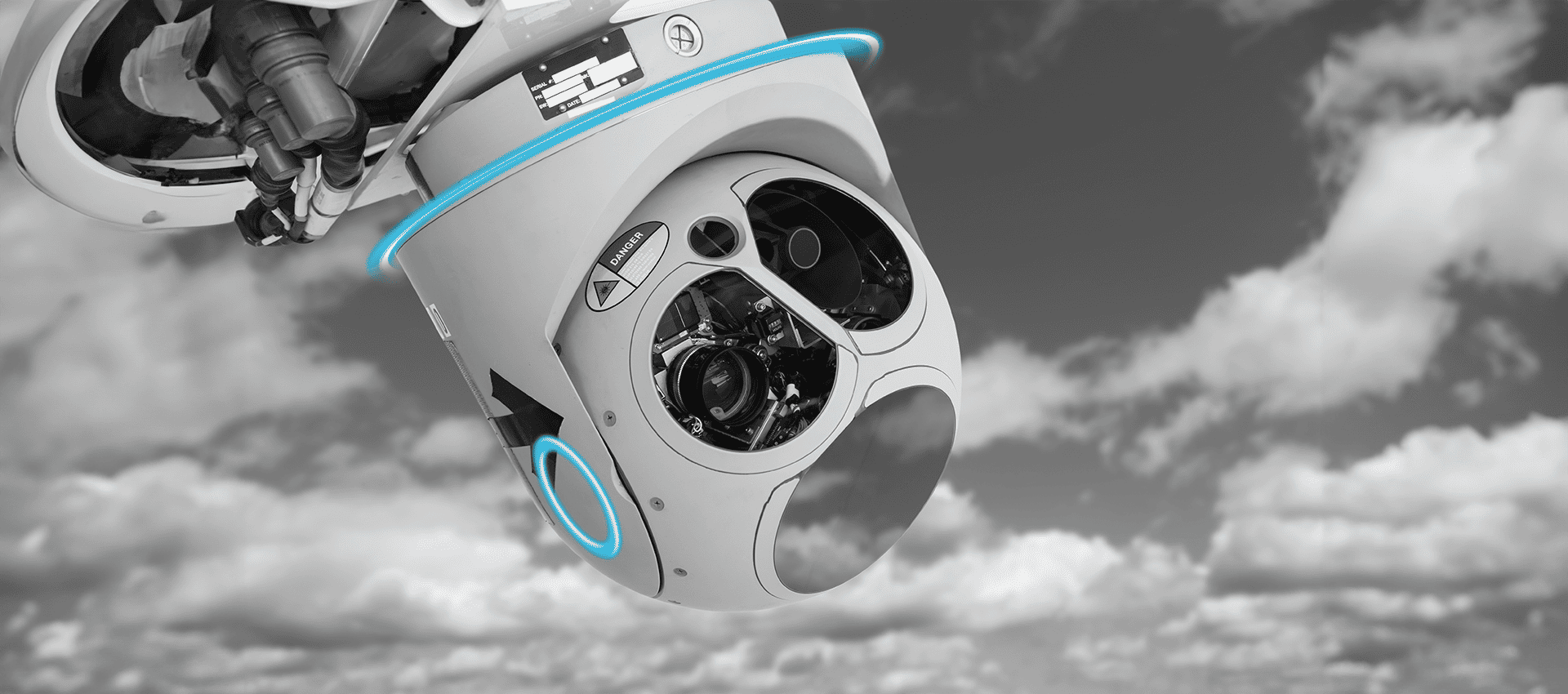

Anwendungsbeispiel Wälzlager Laseroptik an Luftfahrzeugen

Die Wälzlager für Laseroptik in Luftfahrzeugen müssen höchste Genauigkeit und hohe Steifigkeit gewährleisten. Diese Lager, speziell entwickelt für den Einsatz zur Flugzeugprotektion, müssen in der Lage sein, Wärmeausdehnungen effektiv auszugleichen, um eine zuverlässige Leistung sicherzustellen.

Eine individuell angefertigte Drehverbindung als Zylinderrollenlager aus Aluminium mit einem Durchmesser von 295 mm. Außerdem wird eine weitere Drehverbindung in Form eines Drei-Punkt-Lagers eingesetzt.

Die Drehverbindung LDZ besitzt einen Rund- und Planlauf von 0,03 mm. Eine Gewichtsersparnis wird durch die leichte Aluminium-Konstruktion erreicht. Die Tragzahlen, die Steifigkeit und die Genauigkeit des Lagers sind durch die Laufringe vorgegeben. Das zweite Lager besitzt einen Tragwinkel von 45° (Drei-Punkt-Lager). Der Außenring ist beweglich, um die auftretenden Wärmeausdehnungen optimal auszugleichen.
