Anwendungsbeispiel Wälzlager Drehlafette auf Kettenfahrzeug

Anforderungen

Anwendungsbeispiel Drehlafette auf Kettenfahrzeugen

Kreuzrollenlager mit gehärteten Laufringen sind Extremisten: Sie verkraften höchste Momentenlast, Schockbelastungen und Vibrationen und stoßen damit in Regionen vor, die für Drahtwälzlager bislang nicht erreichbar waren. Die Bearbeitung gehärteter Laufringe erfordert vollkommen neue Technologien. Zusammen mit der anwendungsspezifischen Gestaltung der umschließenden Konstruktion entstehen so rotative Komponenten für den härtesten Einsatz. Beispielsweise bei der Lagerung schweren Geräts auf Fahrzeugen oder Transportmitteln für jedes Gelände, bei Dauerbelastung mit hohen Kippmomenten wie beispielsweise in Drehlafetten auf Kettrenfahrzeugen.


Lösung

Franke Drehverbindung in Spezialausführung mit gehärteten Laufringen.



Vorteile

Laufdrähte mit Querschnitten von 10mm und mehr erfordern besondere Methoden bei der Herstellung und der Verarbeitung. Insbesondere bei der Fertigung kleinerer Lager bis 300mm Durchmesser kommen neue Verfahren und Prozesse zum Einsatz. Gepaart mit kreuzförmig angeordneten Laufrollen übertragen Laufringe dieser Kategorie alle Vorteile eines Drahtwälzlagers in den Schwerlastbereich:

  • höchste Steifigkeit und Momentenbelastbarkeit
  • höchste Tragkraft und Robustheit
  • gleichmäßiger Drehwiderstand, selbst bei schwierigen Einbau- und Lastverhältnissen
  • kompakter Einbauraum

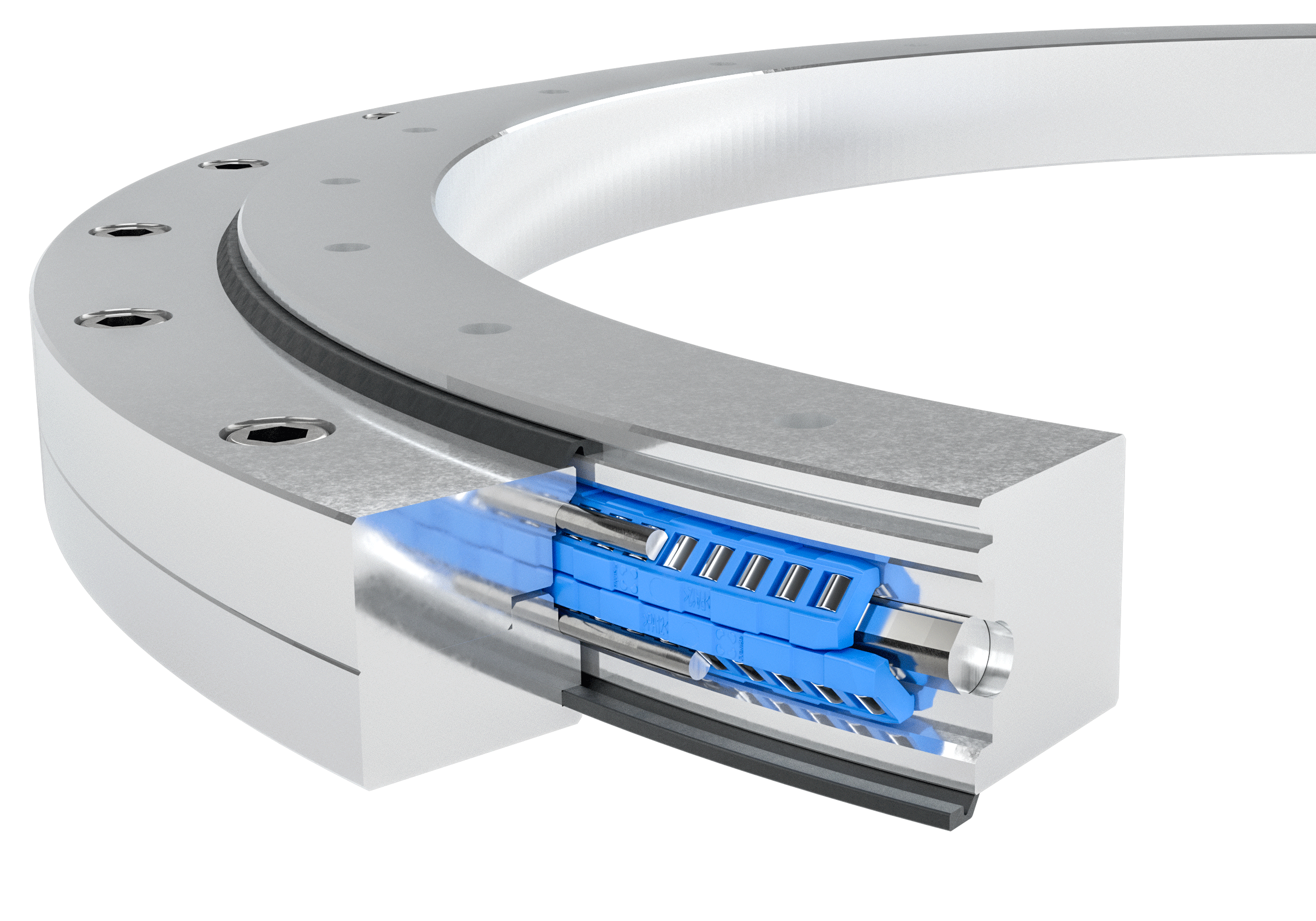

Drehverbindung Harter Draht
