Anwendungsbeispiel Linearführungen Matratzenproduktion

Anforderungen

Anwendungsbeispiel Matratzenproduktion

Bei der Produktion von Matratzen werden in der Mitte des Flächenportals Klebepunkte zum Verkleben von Matratzen gesetzt. Die Linearführung wird zum Verfahren des Portals in X- und Y-Richtung verwendet. Aus Kostengründen bleiben die Montageflächen der Linearführungen unbearbeitet.

Lösung

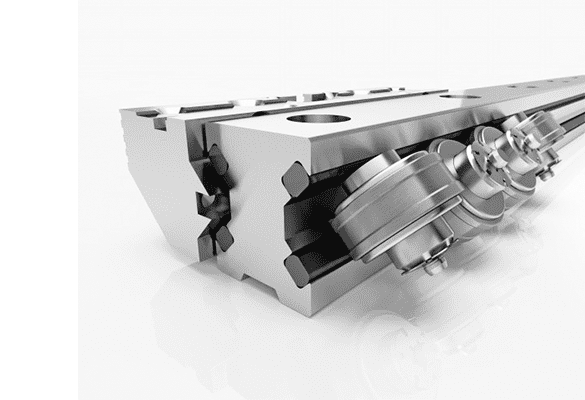

Die Aluminium-Rollenführung FDA25 in einer Länge von 2.000 mm.

Verwendete Linearführung

Linearführung Typ FDA

Vorteile

Mit Geschwindigkeiten von 50 m/min fährt die Führungseinheit, angetrieben durch einen Zahnriemen. Die Führung wird direkt auf der unbearbeiteten Aluminiumunterkonstruktion montiert. Da Alu auf Alu montiert wird, tritt kein Bimetall-Effekt bei Temperaturschwankungen auf. Die kostengünstige Lösung macht die Anlage wettbewerbsfähig. Mit der Aluminium-Rollenführung erzielt man eine maximale Laufkultur. Die Vorspannung des Systems kann je nach Anforderung beliebig eingestellt werden.
